格力中央空调GMV5/GMV5S安装的管路怎么选择合适?
编辑 :格力中央空调 时间 : 2018-01-10 17:13 浏览量 : 155



格力中央空调内外机管道怎么配管合适?内外机的第一分歧管设置在哪里合适?内外机最大落差多少?管道超过多长气管要变大?今天这篇文章就是解答这些问题的,请继续往下看。今天以模块化多联机为例,单机版直流变没有模块化的外机配管,更为简洁。

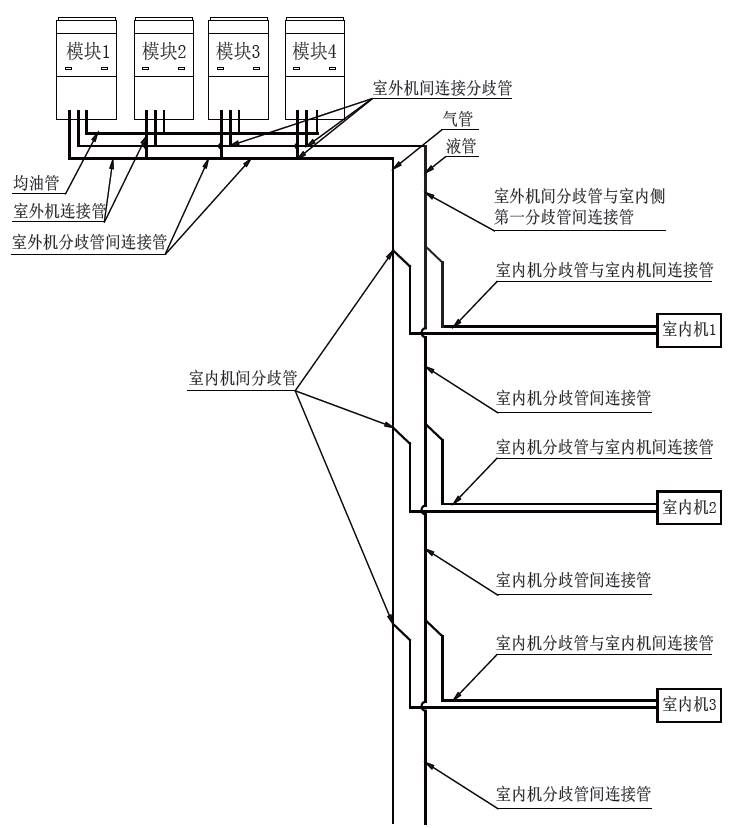

1) 室内、外机配管示意图



配管顺序示意图

GMV-224WM/A、GMV-280WM/A、GMV-224WM/B、GMV-280WM/B



GMV-335WM/A、GMV-400WM/A、GMV-450WM/A、GMV-335WM/B、

GMV-400WM/B、GMV-450WM/B



2)室内外机制冷剂配管允许长度和落差


室内外机连接方式采用Y 型分歧管连接,连接方式见下图;


备注:一个Y 型分歧管相当长度0.5m。



L10: 第一分歧管至最远室内机距离;


L11: 第一分歧管至最近室内机距离;


室内分歧管的等效距离为0.5m。



注意事项:


① 正常条件下,室内机第一分歧管至最远内机的管长为40m,当均满足以下条件时,可达到90m:


a) 总配管实际长度L1+L2×2+L3×2+L4×2+…+L9×2+a+b+…+i+j ≤ 1000m;


b) 各个室内机距离最近的分歧管距离a、b、c、d、e、f、g、h、i、j ≤ 40m;


c) 距离室内第一分歧管最远内机与最近内机管长差L10-L11 ≤ 40m。


② 室外机距离室内机第一分歧管的主管最大距离≥ 90m 时,则主管的气管和液管均应按下表调整管径。



③ 如果室内机距离其最近的分歧管长度大于10m 时,内机液管管径小于等于6.35mm 的应加大一号。


3)室外模块间连接配管设计



室外模块之间的管路安装应安如下操作:



模块之间的管路均保持与模块管接口水平



模块之间的管路均在模块管接口下方且保持水平



模块之间的管路在模块管接口下方且向上倾斜在0~25度之间


4)室外机至第1 室内分歧间的配管(主管)尺寸


a) 如果系统为单模块系统,则室外机至第一室内分歧管的配管尺寸按室外机的接管尺寸选择;



基础模块室外机接管尺寸如下:



b) 如果系统为多模块系统,则各模块至室外机间的分歧管配管尺寸按基础模块室外机的接管尺寸选择,基础模块室外机接管尺寸如下:




c) 各基础模块分歧管间的连接管尺寸


各基础模块分歧管间的连接管的管径取决于上游模块总额定容量的大小




d) 室外机间的最末端分歧管至室内机第一分歧管的配管尺寸单模块连接时,室外至室内第一分歧管间的配管以室外机配管为准。




多模块连接时,室外至室内第一分歧管间的配管按室外模块总额定容量确定。



e) 室内侧分歧管的选择


室内机间的分歧管选择根据下游内机总容量的大小按下表选择适合的分歧管。



f) 室内侧分歧管间的配管尺寸


室内机间的分歧管间的配管尺寸决定于下游内机总容量的大小。



g) 室内分歧管至室内机间的配管尺寸


室内机分歧管与室内机间配管尺寸保持与室内机配管尺寸一致。




以上内容由北京格力中央空调整理编辑提供。
